(23-5720) 2단 3050 SC 110 90 80
2단 금형, 슬라이드, 노즐 경사로 틀어서 설계하였습니다.
2단 금형,3단 금형, 하트러너 금형
제품이미지 첨부(런너포함,케비티)
제품에 대한 설명
양쪽 대칭이랑 지방향으로 슬라이드가 들어가는 금형입니다.

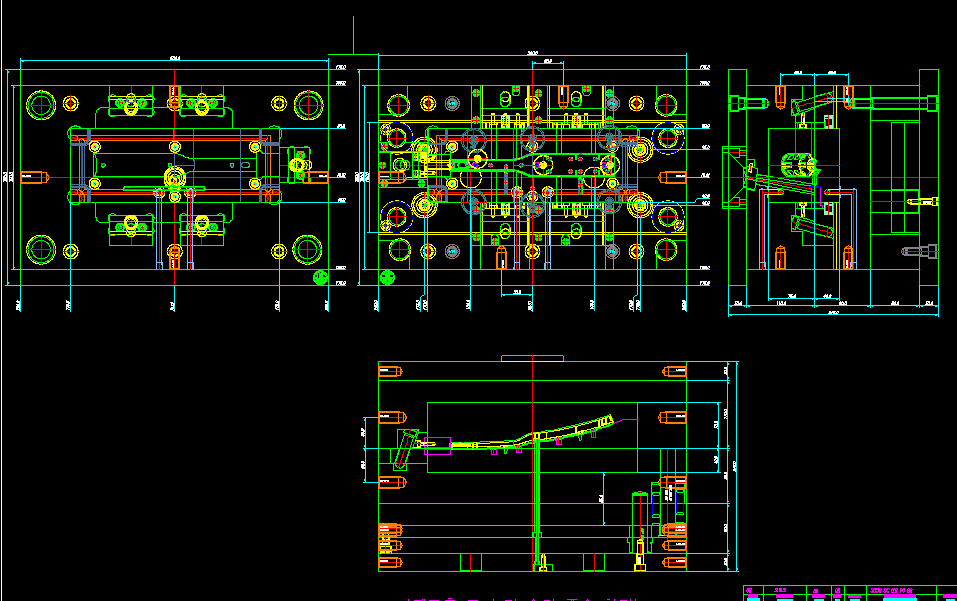

캐드 조립도 이미지
캐드도면 첨부
조립도 작성 시 제품이 굴곡지고 슬라이드 높이가 차이가 심해서 가장 높은 곳에 위치하는 슬라이드와 낮은 곳에 위치하는 슬라이드의 중간에 파팅면을 잡았습니다.
코어 3D 모델링 첨부
코어 3D 모델링 첨부
상하코아
취출방법
마무리
설계 총평
제품이 경사가 있어서 슬라이드 높이를 맞추는 것이 설계의 관건이었습니다.
그 외에는 딱히 어려움이 없는 사출금형이며 노즐 각도 10도 틀어 설계하였습니다.
설계시간
20시간
